產品介紹
1.定義
起重滑車是一種能以較小的力提升較重物品的輕小型起重設備。起重滑車由定滑輪和動滑輪組成，并帶有吊掛件。定滑輪位置固定不變，用以改變力的方向；動滑輪與重物一起升降，用以減小拉力。起重滑車可單獨使用，也可與絞車等配合使用，是許多起重機械起升機構的基本組成部分，起重滑車是一種重要的吊裝工具，它結構簡單，使用方便，能夠多次改變滑車與滑車組牽引鋼索的方向和起吊或移動運轉大重量的物體，特別是由滑車聯合組成的滑車組，配合卷揚機，桅桿或其他起重工具。由于使用、攜帶方便，在起重安裝作業中廣泛應用。
2. 起重滑車分類
按噸數可分為：0.5T-32T
按輪數的多少分為：?jiǎn)伍T滑車、雙門滑車和多門滑車。
按滑車與吊物的連接方式可分為：吊鉤式滑車、鏈環式滑車、吊環式滑車和吊架式滑車四種。
3.型號規格

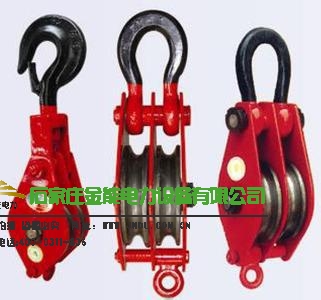

起重滑車(鑄鋼輪子)
用途:適用于電力線路施工中組立桿塔、架線、吊裝設備及其它起重作業。
|
產品編號 |
型號 |
滑輪數 |
額定負荷（KN） |
適用鋼絲繩 |
重量 |
|
0151 |
QH1×1 |
單輪 |
10 |
Φ7.7 |
3.0 |
|
0152 |
QH1×2 |
雙輪 |
Φ5.7 |
3.0 |
|
|
0153 |
QH1×3 |
三輪 |
Φ5.7 |
4.3 |
|
|
0154 |
QH2×1 |
單輪 |
20 |
Φ11 |
4.7 |
|
0155 |
QH2×2 |
雙輪 |
Φ7.7 |
5.3 |
|
|
0156 |
QH2×3 |
三輪 |
Φ7.7 |
7.2 |
|
|
0157 |
QH3×1 |
單輪 |
30 |
Φ12.5 |
6.5 |
|
0158 |
QH3×2 |
雙輪 |
Φ11 |
7.8 |
|
|
0159 |
QH3×3 |
三輪 |
Φ7.7 |
10.5 |
|
|
0160 |
QH5×1 |
單輪 |
50 |
Φ15.5 |
9.0 |
|
0161 |
QH5×2 |
雙輪 |
Φ12.5 |
10.8 |
|
|
0162 |
QH5×3 |
三輪 |
Φ11 |
13.8 |
|
|
0163 |
QH8×1 |
單輪 |
80 |
Φ18.5 |
14.4 |
|
0164 |
QH8×2 |
雙輪 |
Φ15.5 |
19.0 |
|
|
0165 |
QH8×3 |
三輪 |
Φ12.5 |
19.8 |
|
|
0166 |
QH10×1 |
單輪 |
100 |
Φ20 |
21.0 |
|
0167 |
QH10×2 |
雙輪 |
Φ15.5 |
24.0 |
|
|
0168 |
QH10×3 |
三輪 |
Φ15.5 |
24.8 |
起重滑車（鋁合金板、尼龍輪）
用途：適用于電力線路施工中組立桿塔、架線、吊裝設備及其它起重作業。
特點：自重輕、不損傷鋼絲繩。
|
產品編號 |
型號 |
滑輪數 |
額定負荷（KN） |
適用鋼絲繩 |
重量 |
|
0171 |
QHN1×1 |
單輪 |
10 |
Φ7.7 |
1.8 |
|
0172 |
QHN1×2 |
雙輪 |
Φ5.7 |
1.8 |
|
|
0173 |
QHN1×3 |
三輪 |
Φ5.7 |
2.1 |
|
|
0174 |
QHN2×1 |
單輪 |
20 |
Φ11 |
2.9 |
|
0175 |
QHN2×2 |
雙輪 |
Φ7.7 |
3.1 |
|
|
0176 |
QHN2×3 |
三輪 |
Φ7.7 |
3.8 |
|
|
0177 |
QHN3×1 |
單輪 |
30 |
Φ12.5 |
4.1 |
|
0178 |
QHN3×2 |
雙輪 |
Φ11 |
4.3 |
|
|
0179 |
QHN3×3 |
三輪 |
Φ7.7 |
5.3 |
|
|
0180 |
QHN5×1 |
單輪 |
50 |
Φ15.5 |
5.6 |
|
0181 |
QHN5×2 |
雙輪 |
Φ12.5 |
6.1 |
|
|
0182 |
QHN5×3 |
三輪 |
Φ11 |
7.3 |
|
|
0183 |
QHN8×1 |
單輪 |
80 |
Φ18.5 |
8.8 |
|
0184 |
QHN8×2 |
雙輪 |
Φ15.5 |
8.6 |
|
|
0185 |
QHN8×3 |
三輪 |
Φ12.5 |
9.6 |
|
|
0186 |
QHN10×2 |
雙輪 |
100 |
Φ15.5 |
11.8 |
|
0187 |
QHN10×3 |
三輪 |
Φ15.5 |
13.2 |
注意:訂貨時要注明需要開口、閉口、鉤式、環式。
